產品介紹

TH-JH4型四管式不銹鋼管道混合器，在給排水中對投加各種混凝劑、助凝劑、液氯及酸堿中和、氣水混合等方面非常有效，是水處理中實現各種藥劑瞬間混合的理想設備，具有快速高效混合、結構簡單，節約能耗、體積小巧等特點。

在不需外動力情況下，水流通過管道混合器會產生分流、交叉混合和反向旋流三個作用，使加入的藥劑迅速、均勻地擴散到整個水體中，達到瞬間混合，效率高達90~95%，有效提升后續的水處理效果。

工作原理

混合器內螺旋葉片不動，僅是被混合的介質在運動，液體通過混合器除產生降壓外，不需用其他能源，主要是介質流動被分割，徑向混合，反向旋轉，達到混合目的。

產品結構

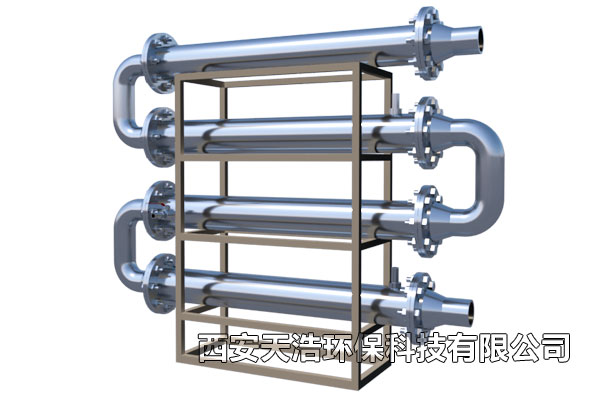

四管式不銹鋼管道混合器由4支管道混合器串聯組成，每支混合器一般由三張螺旋葉片，一個加藥口及管道外殼組成，螺旋葉片扭曲旋轉180°，分左旋轉和右旋轉二種，相鄰兩張螺旋葉片旋轉方向相反，并交錯90°安置在管殼內，其中管殼一端設置一加藥口，用于投加藥液等，管殼兩端各設置一法蘭盤，用在與主管道進行法蘭連接。

產品特點

1、連續工藝，混合過程不被打斷。

2、剪切力極小不破壞混合物，如：絮凝體。

3、對整個工藝物流進行強制性混合，可大大降低貯槽體積，甚至可以不使用貯槽。

4、混合距離和安裝空間非常小，且靜態混合器本身就是管道的一部分，可將其看作特殊的管道，避免了傳統的攪拌槽等的缺陷。

5、沒有運動部件，不存在磨損，幾乎沒有維護費用。

6、傳質效率很高，壓降和能量消耗非常低。

7、不會被阻塞，安裝方式和材質可以是任何形狀、任何尺寸和任何材質。

主要設計數據

1、混合器管徑按經濟流速進行選擇，一般按0.9～1.2m/s計算，管徑大于500mm的最大流速可達1.5m/s。有條件時，將管徑放大50～100mm，可以減少水頭損失。

2、管內水壓按1.0kg/cm2考慮，也可根據實際壓力進行設備加工。

3、投加藥劑的管道自行設計，可按全國給水排水標準圖進行安裝，但管內流速必須大于1.0米/秒。

規格型號

我們可生產2~220噸/小時處理能力的配套四管式不銹鋼管道混合器，具體根據您的需求定制生產。

訂貨須知

訂貨時需注明混合的液體類型、流量、進出水口直徑等。
