TH-YYA重力式一體化凈水設備集絮凝、斜管沉淀、曝氣溶氧、多介質過濾、自動反洗于一體，去除水中懸浮物、泥沙、藻類、有機物、鐵錳金屬離子等，將地表水凈化成符合《生活飲用水衛生標準》GB-5749-2022要求的清潔水。

相比傳統設施體積小、運輸安裝方便、不用電、不換濾料、自動反洗、耐腐蝕等特點，無需人工操作。

設備主要技術參數

原水濁度：≤500毫克/升（短期可達3000毫克/升）

出水濁度：≤1NTU（特殊情況≤3NTU）

沉淀反應時間：20~50分鐘

穩流區流速：1.8~2.7毫米/秒

沖洗強度：12~16升/平方米?秒

沖洗時間：2~8分鐘

進水水頭：≥8米

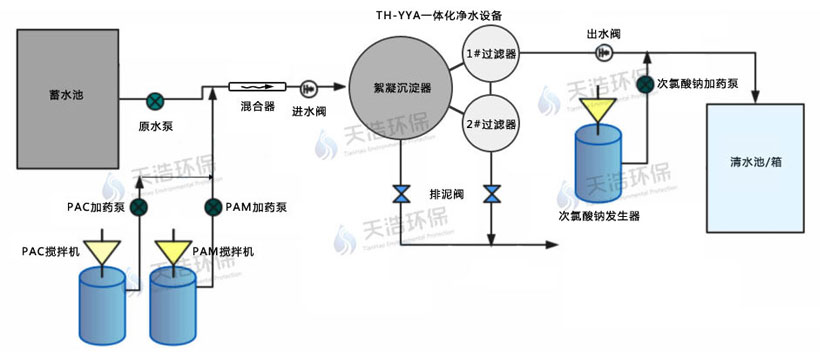

處理工藝流程

提升進水：水源與設備在同一平面或低于設備，水泵提升進水。

自流進水：水源與設備地基高差≥8m，自流進設備（適合山區/無電或滿足進水高差情況使用）。

設備工作原理：

混合：

管道混合器內投加混凝劑均勻混合。

混凝沉淀 降低濁度：

雜質、懸浮物及膠體顆粒在絮凝作用下生成粗大礬花，實現初步固液分離，減輕過濾負擔，可節約反洗用水。

曝氣充氧 活化水質：

水與空氣接觸發生氧化反應，增強污染物凝聚效果，有利于后續過濾。

高效過濾 截留污染物：

3~7種濾料組成復合濾層，截留細小礬花、顆粒污染物，去污率99%以上，出水濁度0.4~1NTU。

自動沖洗、自動排污：

污物增加導致過濾阻力增大，到達設計條件時自動沖洗，沖洗結束后濾層自動復位恢復過濾，節省人力操作。

設備特點鮮明 飲水優選

集成度高：沉淀、過濾、曝氣溶氧、過濾、自動反沖洗功能融合一體，水力自動運行。

處理效果達標：去除泥沙、懸浮物、有機物、鐵錳金屬離子，出水濁度0.3~1NTU。

節能降耗：水力自動運行無需用電，虹吸反沖洗，濾層不堵塞、不板結。

使用壽命長：耐潮濕耐腐蝕，運行幾乎不會出現硬件故障。

不需人操作：自動運行不需專業人員操作，節省人力90%。

成本低：模塊化設計結構緊湊，便于運輸、安裝、移動，占地及土建成本節省50%以上，生產1噸清潔自來水僅需0.2~0.5元。

機型豐富

* 重力式一體化凈水設備選型計算=日處理水量 / 24

* 可選配自動化控制系統、水質在線監測系統

設備基礎圖

設備設計施工圖紙
